Урок №48 Тема: Построение по двум основным видам предмета его третьего основного вида. Графическая работа
23.04.2014 8115 0

Урок №48

    Черчение

Класс  9 «Б»

Тема: Построение по двум основным видам предмета его третьего основного вида. Графическая работа

Обучающие:

Способствовать формированию представления о геометрических телах и их проекций. Формирование знаний о построении по двум основным видам предмета его третьего основного вида.

Способствовать осознанию существенного отличия геометрических тел от геометрических фигур.

Способствовать развитию умения анализировать форму предметов.

Способствовать запоминанию основной терминологии (геометрические тела, геометрические фигуры, проекции).

Развивающие:

Способствовать овладению основными способами мыслительной деятельности учащихся (анализ, сравнение, умение делать выводы, работать по алгоритму, доказывать, объяснять понятия).

Способствовать развитию сенсорной сферы учащихся (ориентировка в пространстве).

Способствовать развитию речи учащихся.

Создать условия для развития познавательного интереса.

Воспитательные: способствовать формированию уважительного отношения к товарищам (умение слушать и слышать).

Тип урока: графическая работа

Метод: иллюстративный

Форма: частично- поисковый

Оборудование: чертежные принадлежности

Ход урока:

1.      Организационный момент. Взаимное приветствие учителя и учащихся. Определение отсутствующих, проверка подготовленности учащихся к уроку, организация внимания учащихся

2.      Проверка домашнего задания: Выявления уровня знаний учащимися заданного на дом материала; определение типичных недостатков в знаниях и причин их появления; ликвидация  обнаруженных  недочетов.

3.      Всесторонняя проверка знаний: Стимулировать опрашиваемых и весь класс к овладения рациональными приемами умения и самообразования

4.      Постановка цели: Подготовка учащихся к активному и сознательному усвоению знаний. Сообщение темы, цели и задачи изученного материала. Постановка перед учащимися цели урока.

5.      Графическая работа



  Чтобы успешно выполнять и читать чертежи, надо научиться строить третье изображение (обычно — вид слева) предмета по двум данным его изображениям — главному виду и виду сверху, которые заданы на чертеже.



Прежде всего нужно выяснить форму отдельных частей поверхности изображенного предмета. Для этого оба заданных изображения нужно рассматривать одновременно. Полезно при этом иметь в виду, каким поверхностям соответствуют наиболее часто встречающиеся изображения: треугольник, четырехугольник, окружность, шестиугольник и т. д.

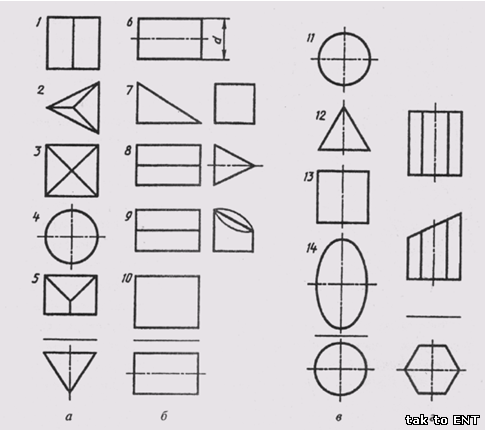

На виде сверху в форме треугольника могут изобразиться (рис. 1.3.1, а): треугольная призма 1, треугольная 2 и четырехугольная 3 пирамиды, конус вращения 4.









6.      Закрепление



Изображение в виде четырехугольника (квадрата) могут иметь на виде сверху (рис. 1.3.1, б): цилиндр вращения 6, треугольная призма 8, четырехугольные призмы 7 и 10, а также другие предметы, ограниченные плоскостями или цилиндрическими поверхностями 9.



Форму круга могут иметь на виде сверху (рис. 1.3.1, в): шар 11, конус 12 и цилиндр 13 вращения, другие поверхности вращения 14.



Вид сверху в форме правильного шестиугольника имеет правильная шестиугольная призма (рис. 1.3.1, г), ограничивающая поверхности гаек, болтов и других деталей.



Определив форму отдельных частей поверхности предмета, надо мысленно представить изображение их на виде слева и всего предмета в целом.



Для построения третьего вида необходимо определить, какие линии чертежа целесообразно принять за базовые для отчета размеров изображения предмета. В качестве таких линий применяют обычно осевые линии (проекции плоскостей симметрии предмета и проекции плоскостей оснований предмета). Разберем построение вида слева на примере (рис. 1.3.2): по данным главному виду и виду сверху построить вид слева изображенного предмета.

7.       Информация о домашнем задании рис 56
